超短激光脉冲测量系统
|
APE自相关仪
PulseCheck 是APE公司自相关仪最主要的型号。PulseCheck 自相关仪已经形成行业的标准，是最普及的飞秒脉宽测量仪器。 既能测量飞秒激光器脉宽又能测量皮秒激光器脉宽，且其波长范围广，可覆盖260nm到2400nm的范围。
说明：PulseCheck 是APE公司自相关仪最主要的型号。PulseCheck 自相关仪已经形成行业的标准，是最普及的飞秒脉宽测量仪器。 既能测量飞秒激光器脉宽又能测量皮秒激光器脉宽，且其波长范围广，可覆盖260nm到2400nm的范围。
APE自相关仪
自相关仪原理：本质就是麦克尔逊干涉仪，通过让两个相同脉冲产生时间差，使得这两个脉冲在倍频晶体中相互作用，产生倍频，从而算出一个脉冲的的自相关函数，作用主要是用来测量脉冲时间长度，也就是脉冲宽度，具体可参见ape公司产的自相关仪光路图。
德国 APE 公司是世界上最大的超快附件生产商，它的主要产品包括各种测量超短脉冲时域宽度的自相关仪。
1. APE的自相关仪是世界上最有竞争力的产品，它分四种系列，分别是Micro、Mini、Pulse Check和Pulse Scope。其中Pulse Check是性能指标最为出色，技术最成熟，使用最为方便，用户群体最广泛的自相关仪产品（Autocorrelator）。
(1) Pulse Check是适用性最广的自相关仪，它波长选择最广，可覆盖260nm到2000nm的范围，而且能测任意低的重复频率，能测从小于20飞秒到大于60ps的任意超短脉冲宽度。
(2) Micro是体积最小、价格最便宜的一类，适于测量高重复率飞秒脉冲，如钛宝石或其它飞秒振荡器。
(3) Mini是标准自相关仪，最常用的飞秒CPA和OPA的脉冲宽度测量装置。测量可从小于20fs到3.5ps，波长420nm到1600nm可选。

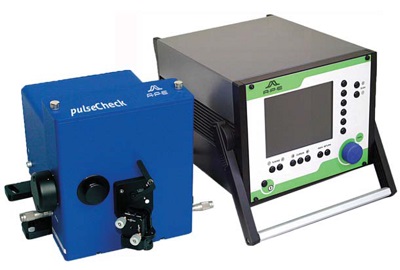

PulseCheck自相关仪 (测量皮秒激光＼飞秒激光器脉宽）
特点：
1.即插即用；
2.飞秒激光的直接测量；
3.紧凑有效的结构设计；
4.具有特殊的延时线，实现长脉冲的测量；
5.独特的光路设计；
6.菜单式选择功能和实时的显示脉宽
Micro自相关仪
Micro是体积最小，价格最便宜的一类，适用于测量高重复频率的飞秒激光器。
特点：
1.即插即用；
2.飞秒激光的直接测量；
3.紧凑小巧的结构设计；
4.独特的光路设计；
自相关仪选择向导：
1. 脉冲宽度考虑
2. 灵敏度考虑
3. 波长考虑
4. 脉冲重复率考虑
Carpe 自相关仪
Carpe是用于显微镜的自相关仪。测量脉宽从50fs到3.5ps，波长从420nm到1600nm。
特点：
1、在样品位置处测量脉宽；
2、光路对准简单方便；
3、fs级的分辨率；
4、可测量波长和功率；
5、既可在显微镜前面测脉宽，也可在显微镜后面测脉宽。
