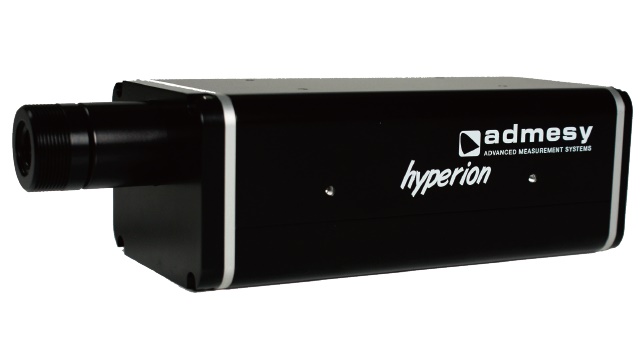

Hyperion 高速、高精确色度计
Hyperion系列提供了一个高速和准确性为一体的色度测量设备，改善了之前传统的镀膜特性，客户不需要校准就可以快速取得准确的色度数据。覆盖被测样品较宽的光谱范围。Hyperion系列配置了一款灵敏度极高的探测器，拥有其极低的电子噪声和较高的动态范围，在亮度极低的情况下表现稳定良好，是显示领域测量的理想设备。说明：Hyperion系列-高速、高精确色度计 --- 高性能超高速色度计！
Hyperion系列-高速、高精确色度计
高性能超高速色度计
产品概述：
Hyperion系列提供了一个高速和准确性为一体的色度测量设备，改善了之前传统的镀膜特性，客户不需要校准就可以快速取得准确的色度数据。覆盖被测样品较宽的光谱范围。
Hyperion系列配置了一款灵敏度极高的探测器，拥有其极低的电子噪声和较高的动态范围，在亮度极低的情况下表现稳定良好，是显示领域测量的理想设备。
标准的Hyperion系列色度计采用的是10mm的镜头，也可以根据客户的要求提供光纤接口选项。
关键词：色度计,光度计,亮度计,照度计,LED显示屏检测,LCD显示屏检测,MURA检测,白点检测,显示屏坏点检测,显示屏色度监测，表面平整度检测,表面光泽度检测
产品特点：

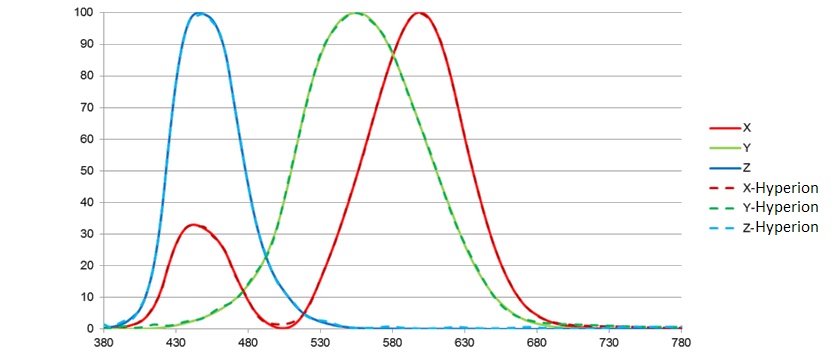

超高准确度的CIE1931曲线响应特性
低亮度下的高灵敏度
自动覆盖，快速、精确Flicker测量功能
系统集成方便，包含JEITA，支持多种系统
支持XYZ, Yxy，Yu’v’等色空间
USB和RS232接口，支持多个软件平台
基本规格参数：
探测器 | 采用XYZ干涉滤波片的3个硅光二极管 | 重量 | 670 g |
光谱响应 | 接近CIE1931色度匹配曲线 | 安装 | 12个M3螺丝固定四周 |
测量参数 | XYZ,Yxy，Yuv，CCT（校准色彩温度），DWL（主波长），Flicker，响应时间 | 接口 | USB2.0, RS232 |
尺寸 | 53×70×147mm （不包含透镜系统） | 供电 | USB 和 9V |
测量参数：（10mm透镜规格）
测量系统 | |||
光学系统 | 接收角度 5°（±2.5°） | ||
测量光斑尺寸 | 13.5mm@50mm工作距离；18mm@100mm工作距离 | ||
Flicker测量速度（采样模式） | 2000 样品/秒，照度和XYZ | ||
颜色测量速度 | 色度测量速度：16mm@150cd/m2 | ||
采样模式信号频率响应 | |||
参数 | F3dba | ||
Gain 1 | DC-500 HZ | ||
Gain 2 | DC-500 HZ | ||
Gain 3 | DC-500 HZ | ||
色度计规格 | |||
参数 | 范围 | 准确性 | 重复性 |
分辨率 | 16 bit for X,Y,Z | ＞ 80 dB | |
亮度 | 0.005cd/cm2 – 20000cd/cm2; 积分时间 0.5ms – 1 s 之间 | ±4%测量值 | Y:±0.5% for Y at 0.1cd/m2 |
Y:±0.2% for Y at 1cd/m2 | |||
Y:±0.15% for Y at 5cd/m2 | |||
Y:±0.1% for Y at 150cd/m2 | |||
色度x,y | ±0.001（校准后） | x,y:±0.001 for Y at 0.1cd/m2 | |
x,y:±0.0005 for Y at 1cd/m2 | |||
x,y:±0.0005 for Y at 5cd/m2 | |||
x,y:±0.0002 for Y at 150cd/m2 | |||
测量速度 | 4-10次/秒（0.1cd/m2） | ||
10-20次/秒（1cd/m2） | |||
40次/秒（5cd/m2） | |||
40次/秒（150cd/m2）； | |||
Flicker (contrast method) | 5cd/m2或更高亮度 | ±0.3% | ±0.2% |
Flicker (JEITA method) | 5cd/m2或更高亮度 | ±0.3dB | ±0.2dB |
操作温度 | 10-35℃ | ||
快门寿命 | 高于100万次 | ||
快门速度 | 250ms~300ms | ||
探测器 | 采用XYZ干涉滤波片的3个硅光二极管 | 重量 | 670 g |
光谱响应 | 接近CIE1931色度匹配曲线 | 安装 | 12个M3螺丝固定四周 |
测量参数 | XYZ,Yxy，Yuv，CCT（校准色彩温度），DWL（主波长），Flicker，响应时间 | 接口 | USB2.0, RS232 |
尺寸 | 53×70×147mm （不包含透镜系统） | 供电 | USB 和 9V |
测量参数：（10mm透镜规格）
测量系统 | |||
光学系统 | 接收角度 5°（±2.5°） | ||
测量光斑尺寸 | 13.5mm@50mm工作距离；18mm@100mm工作距离 | ||
Flicker测量速度（采样模式） | 2000 样品/秒，照度和XYZ | ||
颜色测量速度 | 色度测量速度：16mm@150cd/m2 | ||
采样模式信号频率响应 | |||
参数 | F3dba | ||
Gain 1 | DC-500 HZ | ||
Gain 2 | DC-500 HZ | ||
Gain 3 | DC-500 HZ | ||
色度计规格 | |||
参数 | 范围 | 准确性 | 重复性 |
分辨率 | 16 bit for X,Y,Z | ＞ 80 dB | |
亮度 | 0.005cd/cm2 – 20000cd/cm2; 积分时间 0.5ms – 1 s 之间 | ±4%测量值 | Y:±0.5% for Y at 0.1cd/m2 |
Y:±0.2% for Y at 1cd/m2 | |||
Y:±0.15% for Y at 5cd/m2 | |||
Y:±0.1% for Y at 150cd/m2 | |||
色度x,y | ±0.001（校准后） | x,y:±0.001 for Y at 0.1cd/m2 | |
x,y:±0.0005 for Y at 1cd/m2 | |||
x,y:±0.0005 for Y at 5cd/m2 | |||
x,y:±0.0002 for Y at 150cd/m2 | |||
测量速度 | 4-10次/秒（0.1cd/m2） | ||
10-20次/秒（1cd/m2） | |||
40次/秒（5cd/m2） | |||
40次/秒（150cd/m2）； | |||
Flicker (contrast method) | 5cd/m2或更高亮度 | ±0.3% | ±0.2% |
Flicker (JEITA method) | 5cd/m2或更高亮度 | ±0.3dB | ±0.2dB |
操作温度 | 10-35℃ | ||
快门寿命 | 高于100万次 | ||
快门速度 | 250ms~300ms | ||
